KUMPULAN CONTOH RAB SALURAN DAN DRAINASE

1. RAB Dan Gambar Pekerjaan Penanganan Muara Saluran Pengendali Banjir + Bangunan Pelengkap


FILE RAB EXCEL TERDIRI DARI SHEET :
RAB, Rekap RAB, ANalisa Harga Satuan, Daftar Harga Satuan Upah Harga dan Peralatan, Metode Pelaksanaan Dan Kurva S

Total Anggaran RAB = Rp. 2,08 M


I.PEKERJAAN PERSIAPAN
1.Pas. Pagar Sementara Seng Gelombang, Tebal 0,20 m, Tinggi 1,80 m, Pondasi 40 x 40 cm, Ad. 1 pc : 3 psr : 5 krl

2.Pemb. Pintu Pagar Sementara Uk. 200 x 400 cm Kayu Meranti + Kunci Engsel
3.Dewatering

II.PEKERJAAN SIPIL

A.PERKUATAN KONSTRUKSI SUB STRUKTUR PUMP GATE
1.Pengerjaan Pondasi Bor Pile 9,6 M/Titik
2.Cor Beton Capping Beam dengan Ready Mix K-225 Slump 12 Pembesian dengan Besi Polos 34,02 Kg/m3 dan Besi Ulir 59,79

Kg/m3 dan Bekisting Balok Beton Bertulang, Expose Triplek Tebal 15 mm (2 x Pakai)
3.Lantai Kerja Beton B0 Slump 12 Tebal 10 cm
4.Mengurug dengan Pasir Urug Darat Tebal 10 cm
5.Cor Beton Lantai Elevasi + 1.100 dengan Beton Ready Mix K-225 Slump 12, Pembesian Berat 70,75 Kg/m3 dengan Besi Ulir

6.Cor Beton Dinding Inlet Sisi Tengah dengan Ready Mix K-225 Slump 12, Pembesian dengan Besi Polos 131,45 Kg/m3 dan

Bekisting Berat Plat Beton Bertulang (2 x Pakai)
7.Cor Beton Dinding Inlet-Outlet Sisi Pinggir dengan Ready Mix K-225 Slump 12, Pembesian dengan Besi Polos 155,60 Kg/m3

dan Bekisting Berat Plat Beton Bertulang (2 x Pakai)
8.Cor Beton Plat Lantai Elevasi + 4.800 dengan Ready Mix K-225 Slump 12, Pembesian Berat 96,19 Kg/m3 dengan Besi Ulir

dan Bekisting Berat Plat Beton Bertulang Expose Multipleks 15 mm (2 x Pakai)

B.PEKERJAAN UPPER STRUKTUR PUMP GATE
1.Cor Beton Kolom (Elevasi + 4.800 s/d + 8.300) dengan Ready Mix K-225 Slump 12, Pembesian dengan Besi Ulir 143,96

Kg/m3, dan Bekisting Berat Plat Beton Bertulang (2 x Pakai)
2.Cor Beton Kolom Uk. 25/25 (Elevasi + 4.800 s/d + 11.300) dengan Ready Mix K-225 Slump 12, Pembesian dengan Besi Ulir 65

Kg/m3, Besi Polos 32 Kg/m3 dan Bekisting Berat Plat Beton Bertulang (2 x Pakai)
3.Cor Beton Ring Balok Uk. 30/50 dengan Ready Mix K-225 Slump 12, Pembesian dengan Besi Ulir 35 Kg/m3, Besi Polos 30

Kg/m3 dan Bekisting Berat Plat Beton Bertulang (2 x Pakai)
4.Cor Beton Ring Balok Semua Ukuran Pada Elevasi + 11.300, dengan Ready Mix K-225 Slump 12, Pembesian dengan Besi Ulir

40 Kg/m3, Besi Polos 30 Kg/m3 dan Bekisting Berat Plat Beton Bertulang (2 x Pakai)
5.Cor Beton Lisplang dengan Ready Mix K-225 Slump 12, Pembesian dengan Besi Ulir 134,04 Kg/m3 dan Bekisting Berat Plat

Beton Bertulang (2 x Pakai)
6.Cor Beton Lantai Pelayanan Elevasi + 8.300, dengan Ready Mix K-225 Slump 12, Pembesian dengan Besi Ulir 163,60 Kg/m3

dan Bekisting Berat Plat Beton Bertulang (2 x Pakai)
7.Cor Beton Dak Atas Elevasi + 11.300, dengan Ready Mix K-225 Slump 12, Pembesian dengan Besi Ulir 123 Kg/m3 dan

Bekisting Berat Plat Beton Bertulang (2 x Pakai)
8.Pas. Batu Bata Tebal 1/2 Bata Ad. 1 pc : 3 psr + Acian
9.Plesteran Tebal 15 mm Ad. 1 pc : 3 psr + Acian
10.Mengecat Tembok Dalam Baru 3 Lapis (Luar/Dalam) Tanpa Plamir Setara Vinlex)
11.Pasang Pintu Aluminium Standar Lengkap Engsel
12.Water Proofing Type Bitutie Eks WR Grace Membrane Self Adhessive Sistem Tebal 1,5 mm
13.Pagar Pengaman dengan Ralling Pipa Baja Diameter Luar 40 mm - 6 m1 1/2" Warna Putih (Pipa Baja Standar SNI 0039 -

87/BS 1.387-85 Medium Class)
14.Las Untuk Ralling
15.Dudukan Tangga Uk. 150 x 150 cm dengan Pas. Batu Bata Tebal 1/2 Bata Ad. 1 pc : 3 psr, Angkur Dia. 16 cm, Beton

dengan Split/Batu Pecah Ad. 1 pc : 2 psr : 3 Split, dan Plesteran Tebal 10 mm Ad. 1 pc : 3 psr : + Acian (Sisi Luar)
16.Tangga Baja
Rangka Struktur         :  SS 400
Plate Injakan    :  SS 400
Lebar 0,80 m x Tinggi 4,00 m

D.PEKERJAAN TANAH
Pengerukan Lumpur Saluran Inlet Tanggi Kiki Sepanjang 40 Meter

III.PEKERJAAN BANGUNAN PELENGKAP

A.RUMAH GENSET, RUANG PANEL DAN RUMAH JAGA
1.Mengurug dengan Pasir Pasang di bawah Lantai Kerja
2.Galian Tanah Biasa Dalam s/d 1 m
3.Beton Ready Mix Lantai Kerja Bawah Pile Cap B0 Slump 12 Tebal 7 cm Bekisting Ringan, Expose Multipleks Tebal 9 mm (2 x

Pakai)
4.Pile Cap Beton Ready Mix K-225 Slump 12 Bekisting Beton Jepit, Sloof, Ring Balok (2 x Pakai)
5.Pembesian Pil Cap dengan Besi Ulir Berat 137,58 Kg/m3
6.Balok 25/35 Beton Ready Mix K-250 Slump 12 Bekisting Balok Beton Bertulang Expose Triplek Tebal 15 mm (2 x Pakai)
7.Pembesian Balok dengan Besi Ulir Berat 136,54 Kg/m3
8.Mengurug dengan Pasir Pasang di bawah Lantai Kerja Plat Lantai
9.Pembesian Lantai Dasar dengan Besi Ulir Berat 117,40 Kg/m3
10.Biaya Pengecoran dengan Concrete Pump Vol. 15-15 m3/8 Jam
11.Beton Dak Ready Mix K-250 Slump 12 Bekisting Berat Plat Beton Bertulang Expose Multipleks Tebal 15 mm (2 x Pakai)
12.Pembesian Dak dengan Besi Ulir Berat 117,40 Kg/m3
13.Water Proofing Type Bitutine Eks WR Grace Membrane Self Adhessive System Tebal 1,5 mm
14.Kolom Beton Ready Mix K-250 Slump 12 Bekisting Balok Beton Bertulang Expose Triplek  Tebal 15 mm (2 x Pakai)
15.Pembesian Kolom (Berat 170,75 Kg/m3 dengan Besi Ulir
16.Biaya Pengecoran dengan Concrete Pump Vol. 46-100 m3/8 Jam
17.Balok Lisplang 15/100 Beton Ready Mix K-250 Slump 12 Bekisting Balok Beton Bertulang  Expose Triplek Tebal 15 mm (2 x

Pakai)
18.Pembesian Lisplang dengan Besi Ulir Berat 140 Kg/m3
19.Pas. Batu Bata Tebal 1/2 Bata Ad. 1 pc : 3 psr
20.Plesteran Tebal 15 mm Ad. 1 pc : 3 psr : + Acian
21.Pasang pintu Rolling Door 3,00 x 3,00 = 1 Unit (Baja Lengkap Engsel + Cat Dasar)
22.Pasang Jendela Kaca Bahan Kayu Kamper Samarinda Uk. 2,00 x 1,00 m = 6 Buah
23.Cat Tembok Baru 3 Lapis dengan plamir Setara Vinilek
24.Mengecat Penutup 2 Lapis Permukaan Kayu Pintu/Jendela
25.Instalasi Titik Stop Kontak dengan kabel NYM 2 x 2,5 Lengkap dengan Bahan
26.Instalasi Titik Stop Kontak dengan kabel NYA 2 x 2,5 Lengkap dengan Bahan
27.Instalasi Titik Lampu dengan kabel NYM 3 x 2,5 Lengkap dengan Bahan
28.Instalasi Titik Lampu dengan kabel NYM 2 x 2,5 Lengkap dengan Bahan
29.Saluran Air Kotor Pipa PVC 4"
30.Galian Tanah Biasa Dalam s/d 1 m
31.Kloset Duduk Toto Type CW 704 J/SW 784 JP (W & PIV) Lengkap Aksesoris Toto
32.Tangki Septic Tank (Septic Tank) Bio Filter - Tanpa Aksesoris STBF 60
33.Pemasangan Keramik Lantai
34.Pemasangan Atap Kamar Mandi


B.PEKERJAAN PAGAR KELILING
1.Pasang Tiang BRC Type P. 175 Dia. 2"
2.Pasang Pagar BRC Type 175 A3
3.Pasang Pintu Ganda BRC Galvanis Type DG 175 T2
4.Pasang Kolom Uk. 20 x 20 Beton dengan Split/Batu Pecah Ad. 1 pc : 2 psr : 3 Kr

IV. PEKERJAAN MEKANIKAL DAN ELEKTRIKAL
A. PEKERJAAN MEKANIKAL
1.Pemasangan Alat Pengendali Banjir
Pump Gate Submersible Pump
Type Pompa : Submersible Axial Propeller
Posisi Axis : Horizontal
Kapasitas : 500 Linter/Detik
Head : 3 Meter
Tenaga Listrik : 37kW/3x380V/576rpm/50Hz
Effisiensi Pompa : Tidak Kurang Dari 75%

a.  Pompa Submersible
Rating Motor : 37kW/3x380V/576rpm/50Hz
Type Motor : Squirel Cage Induction Motor

b.  Gate Leaf
Ukuran : 2.000 x 2.000 mm
Guide Frame : Stainless Steel 304

c.  Actuator
Type : Double Spindle Actuator
Kapasitas Angkat : 10 Ton

d.  Control Panel
Kapasitas : 37kW/3x380V/50Hz
Type : Indor - Free Standing
Material : Steel Plate 2 mm thk, Powder Coating

2.Pemasangan Alat Pengendali Banjir
Pump Gate Submersible Pump
Type Pompa : Submersible Axial Propeller
Posisi Axis : Horizontal
Kapasitas : 1000 Linter/Detik
Head : 3 Meter
Tenaga Listrik : 45kW/3x380V/576rpm/50Hz
Effisiensi Pompa : Tidak Kurang Dari 75%
Pompa Submersible
Rating Motor : 45kW/3x380V/576rpm/50Hz
Type Motor : Squirel Cage Induction Motor
Gate Leaf
Ukuran : 2.000 x 2.000 mm
Guide Frame : Stainless Steel 304
Actuator
Type : Double Spindle Actuator
Kapasitas Angkat : 10 Ton
Control Panel
Kapasitas : 45kW/3x380V/50Hz
Type : Indor - Free Standing
Material : Steel Plate 2 mm thk, Powder Coating

3.Pemasangan Alat Pengendali Banjir
Pump Gate Submersible Pump
Type Pompa : Submersible Axial Propeller
Posisi Axis : Horizontal
Kapasitas : 1500 Linter/Detik
Head : 3 Meter
Tenaga Listrik : 75kW/3x380V/576rpm/50Hz
Effisiensi Pompa : Tidak Kurang Dari 75%
Pompa Submersible
Rating Motor : 75kW/3x380V/576rpm/50Hz
Type Motor : Squirel Cage Induction Motor
Gate Leaf
Ukuran : 2.000 x 2.000 mm
Guide Frame : Stainless Steel 304
Actuator
Type : Double Spindle Actuator
Kapasitas Angkat : 10 Ton
Control Panel
Kapasitas : 75kW/3x380V/50Hz
Type : Indor - Free Standing
Material : Steel Plate 2 mm thk, Powder Coating

4.Pemasangan Penyaring Sampah Halus
Ukuran : 2 x (Lebar 2,0 x Tinggi 4,0 m)
Material Utama : Plat Strip 50.5.5, UNP 100.50.5 dan
  UNP 70.70.7, UNP 50.50.5
Sace Bar : 40 mm

5.Pemasangan Generator Set
Type : Open
Kapasitas : 250kW/313kVA (Continous Power)
  220/330 V ; 3 Phasa ; 50 hz ; 1500 rpm
Kelengkapan         : .- Tangki Harian 500 Liter
.- Engine Instrument Panel
.- Pemipaan Gas Buang
.- Pembumian (Grounding)
.- Bateray
.- Buku Petunjuk Pengoperasian

6.Pemasangan Tangki Bulanan
Kapasitas : 3.000 Liter
Kelengkapan : .- Pemipaan Bahan Bakar Suply dan Return
.- Pompa Bahan Bakar Listrik

7.Pemasangan Panel MDP
Type : Indor - Free Standing

8.Pemasangan Panel Penerangan
Type : Wall Mounted
Kelengkapan : .- Pilot Lamp
.- MCB 3P 10A/5 kA x 2
.- MCB 1P 6A/5 kA x 6

9.Pemasangan Kabel Daya
NYY 7 x (1c x 120) mm2 dari Genset ke Panel MDP
NYY 4 x 25 mm2 dari Panel MDP ke Panel Kontrol Pump Gate-1A & 1B
NYY 4 x 70 mm2 dari Panel MDP ke Panel Kontrol Pump Gate-2
NYYHY 3 x 2,5 mm2 dari Panel Pompa ke WLC
NYY 4 x 4 mm2 dari Meter PLN ke Panel Penerangan
Kable Tray 300 x 50 mm

10.Penyambungan Daya Listrik
Biaya Penyambungan
Uang Jaminan Langganan
Termasuk : .- Biaya Konsoil
.- Jaminan Instalasi
.- Gambar Instalasi
.- Pengurusan Ijin

11.Pemasangan Penangkal Petir
Penangkal Petir Type Konvensional Kawat BC 50 mm2
Lengkap dengan Pipa Gip 1" dan Asesoriesnya

12.Bak Kontrol Grounding
Bak 50 x 50 x 50 cm3 Pasangan Bata dengan Penutup
Plat Beton

13.Grounding
.- Grounding Panel BC 50 cm2 Lengkap Pipa GIP 1" &
.- Grounding Rod 1/2", Kedalaman Pipa 4 m
.- Grounding Penangkal Petir BC 50 mm2 Lengkap Pipa GIP 1 ", Grounding Rod
   1/2", Kedalaman Pipa 6 m
.- Grounding Panel BC 50 cm2 Lengkap Pipa GIP 1" &
.- Grounding Rod 1/2", Kedalaman Pipa 4 m
.- Grounding Penangkal Petir BC 50 mm2 Lengkap Pipa GIP 1 ", Grounding Rod
   1/2", Kedalaman Pipa 6 m

14.Penyaring Sampah Halus (Barscreen) 1 Set

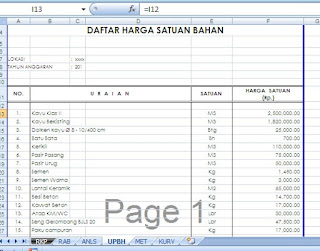

Gambar Screenshoot File RAB Excell :

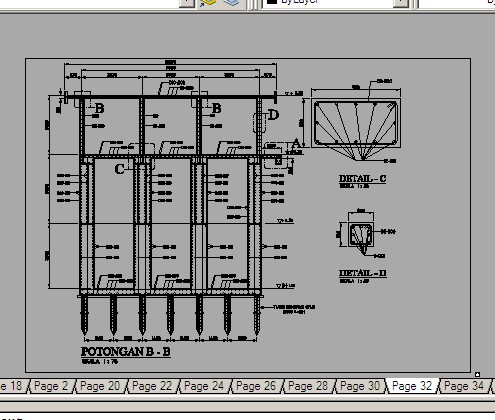

Gambar Screenshoot File Gambar Autocad :

2. RAB dan Gambar Pekerjaan Saluran Pengairan Sawah 471 M

Nilai RAB = Rp.212,4 Juta

File RAB Format MS.Excell (xls)
Terdiri dari sheet : RAB, Rekap RAB, Daftar Harga Satuan Jadi, Analisa Harga Satuan, Daftar Harga Satuan Upah Bahan dan Peralatan, RK3K, Metode Pelaksanaan,

I. PEKERJAAN PERSIAPAN

1.  Pengukuran & Pasang Bowplank
2.  Papan Nama Proyek
3.  Alat Bantu / Steling / Perancah
4.  Penggunaan Air Kerja

II. PEKERJAAN SALURAN

1. Pek. Galian Tanah
2. Pek. Pasangan Batu Gunung / Batu Kali Sp. 1 : 4
3. Pek. Plesteran Sp. 1 : 4
4. Pek. Acian Semen


III. PEKERJAAN LAIN-LAIN

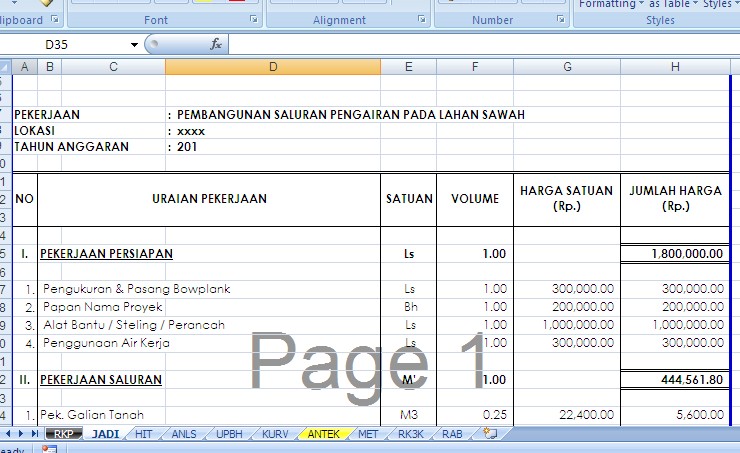

Gambar Screenshoot file RAB Excell :

Gambar Autocad Saluran :

3. RAB dan Gambar Autocad Saluran Drainase 300 x 0.8 Meter


File RAB Format Excell (xls) terdiri dari sheet :
RAB, Rekap RAB, Jadwal, Perhitungan Saluran, Harga Satuan, Analisa Saluran

Total RAB : Rp. 90 Juta

Pekerjaan Saluran Drainase terdiri dari item :
1.Galian Tanah
2.Urugan Pasir
3.Pasangan Batu Kosong
4.Pek. Pas Batu Gunung/kali, Camp. 1Pc : 5Psr
5.Pek. Rabat Beton 1 : 3 : 5
6.Pek. Plesteran  1 Pc : 3 Psr  tebal 10 mm + Acian Pc

Berikut Adalah Screenshoot File RAB

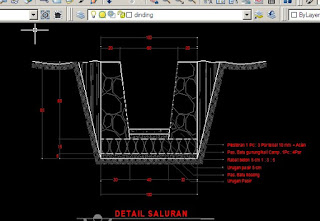

Berikut Adalah Screenshoot File Gambar Autocad
